拼接處理器又稱大屏幕處理控制器，大屏幕處理器拼接器，BSV液晶拼接器，顯示墻處理器，主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元，完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏。
拼接處理器和混合矩陣是在系統集成項目中的常用設備，尤其是拼接處理器，是整個大屏拼接系統的核心設備，混合矩陣也是控制信號輸入輸出的重要設備。兩者之間具有工作原理和功能上的差異。
1、 工作原理差異

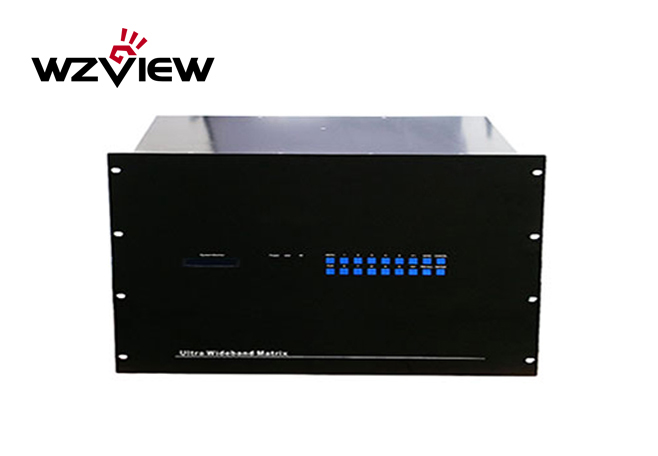

混合矩陣是將多路輸入信號切換輸出到多個顯示設備，一般來說輸入信號數量要大于輸出信號數量。舉個例子，我們想在9塊顯示器上同時監控100個攝像頭傳來的信號，就用混合矩陣來實現即可，通過混合矩陣的信號切換功能，輪換顯示不同信號圖像。混合矩陣的類型有VGA矩陣、AV矩陣、RGB矩陣、DVI矩陣、HDMI矩陣等等。
拼接處理器則是將一個完整的視頻信號劃分成N塊后分配給N個顯示單元(如LED、LCD、DLP、PDP)，在這個由多塊顯示單元拼接成的邏輯大屏上實現輸入視頻的顯示。一般情況下，拼接處理器輸入信號數量和類型取決于用戶需要，輸出信號數量等于顯示單元數量。拼接器的信號匹配非常靈活自由，一臺設備上，可以組裝多種型號板卡，包括VGA板卡、DVI板卡、HDMI板卡、SDI板卡、CVBS板卡等等。
2、 功能差異
因為工作原理的差異，導致二者的功能差異。混合矩陣只能負責信號的切換，不能處理，不能做效果。拼接處理器功能十分強大，具備矩陣功能的同時，還可以實現任意開窗、漫游、疊加、場景保存與輪換。
混合矩陣與拼接處理器的功能不同，在系統集成工程中起到的作用也不同。用戶根據需要進行選配，二者也可以進行聯控。
