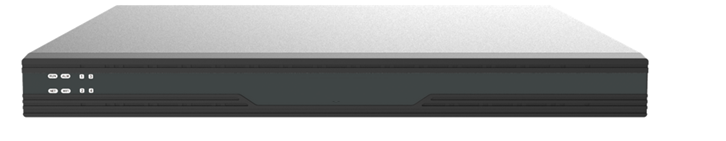

產品型號

WZ-HD504-E

WZ-HD506-E

WZ-HD509-E

解碼參數

視頻解碼

H.265、H.264、MPEG4

解碼分辨率

最高支持800W

整機解碼能力

4x800W@30fps、16x1080P@30fps、36x720P@30fps、64xD1

6x800W@30fps、24x1080P@30fps、54x720P@30fps、96xD1

9x800W@30fps、36x1080P@30fps、81x720P@30fps、144xD1

單口解碼能力

1路800W@30、或4路1080P@30，或9路720P@30，或16路D1

分屏功能

支持1、2、3、4、6、7、9、16分屏

拼接上墻功能

M*N（總數不超過最大輸出口個數）

輸入、輸出參數

輸入通道

2個

HDMI輸入分辨率

3840x2160（4K）@30HZ、1920X1080（1080P）@60HZ、1920X1080（1080P）@50HZ、1600x1200（UXGA）@60HZ、1440x900（WXGA）@60HZ、1280x1024（SXGA）@60HZ、1280x720（720P）@60HZ、1280x720（720P）@50HZ、1024x768（XGA）@60HZ

輸出通道

4個

6個

9個

HDMI輸出分辨率

3840x2160（4K）@30HZ、1920X1200（WUXGA）@60HZ、1920X1080（1080P）@60HZ、1600X1200（UXGA）@60HZ、1440x900（WXGA+）@60HZ、1280x1024（SXGA）@60HZ、1280x720（720P）@60HZ、1024x768（XGA）@60HZ

網絡特性

支持網絡協議

TCP/IP、RTSP、UDP、HTTP、Telnet、ICMP、ARP、SIP、SNMP、FTP、TFTP、ONVIF、NTP

傳輸方式

支持單播、組播

支持基于TCP/UDP方式的實況流傳輸

接口特性

視頻輸出

4路HDMI1.4視頻輸出接口

6路HDMI1.4視頻輸出接口

9路HDMI1.4視頻輸出接口

視頻輸入

2路HDMI1.4視頻輸入接口

音頻輸入

1路音頻輸入接口（預留）

音頻輸出

1路音頻輸出（RCA雙聲道），支持G.711A、G.711U、AAC-LC的音頻格式

報警輸入

6路鳳凰端子告警輸入（預留）

報警輸出

3路鳳凰端子告警輸出（預留）

串口

1個RJ45接口的RS232串口

1個RJ45接口的RS485接口

以太網口

1個RJ45接口的半雙工/全雙工以太網接口，支持10M/100M/1000M Base-T自適應，1000M時不支持半雙工

USB接口

1個USB3.0接口

環境特性

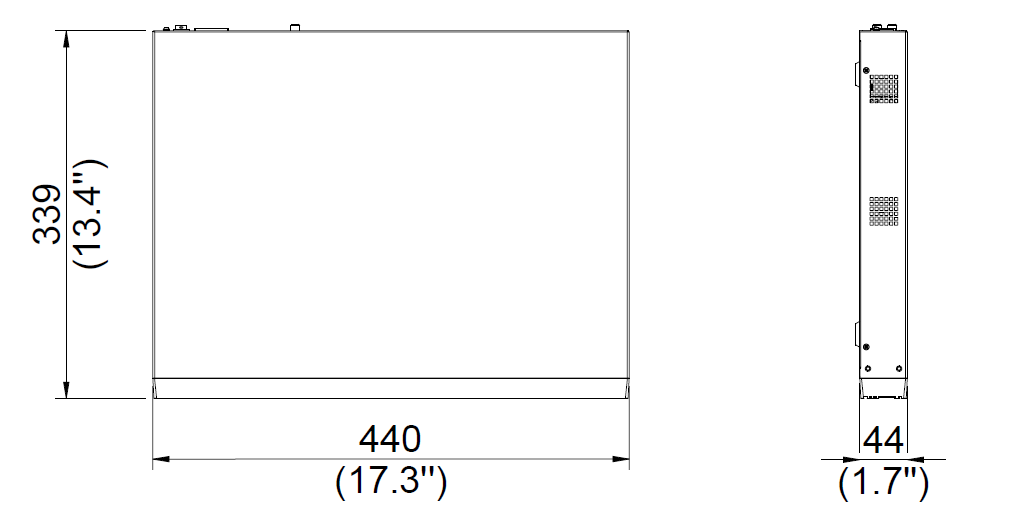

尺寸

44mm（高）×440mm（寬）×339mm（深）

重量

3.28Kg

3.30 Kg

3.37 Kg

工作溫度

-10℃～55℃

工作濕度

10%～90%（無冷凝）

工作電壓

85~264V

最大功耗

20W

24W

31W
